Herkunftsort: | Guangdong, China (Festland) |
---|---|
Markenname: | DDW |
Zertifizierung: | ISO9001 ,CE , RoHS , FCC , 3C |
Modellnummer: | DDW-VPH0909 |
Min Bestellmenge: | 1 |
Preis: | Negotiable |
Verpackung Informationen: | Doppelschichtkartonsatz |
Lieferzeit: | Tage 3working nach Zahlung |
Zahlungsbedingungen: | T/T, L/C, Western Union, Alibaba-Handels-Versicherung |
Versorgungsmaterial-Fähigkeit: | 1000pcs/month |
Produktname: | Videowandprüfer | Ertragentschließung: | 1920*1080 |
---|---|---|---|
Max PIP pro Schirm: | 1,4,16, Kundenbezogenheit | Farbqualität: | 32bit |
Input/Output Signalquellen: | HDMI, DVI, VGA, HANDELS, YPBPR, IP | Steuermethode: | RS232, LAN |
Arbeitszeit: | 365x7x24hrs | Verbrauch: | 12W/channel |
Markieren: | multi Anzeigenprozessor,Videomatrixprozessor |

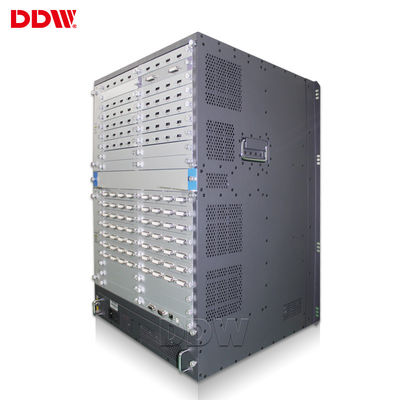

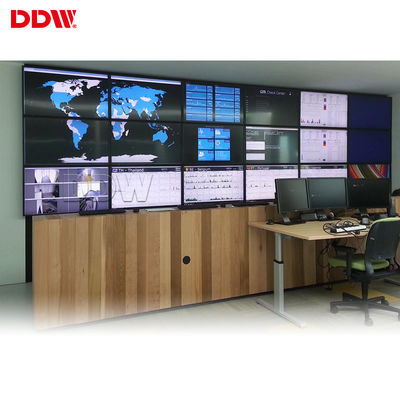

wand-Prozessor DVI 4K HDMI Videoip DP-VGA Handels HD-SDI für LCD-Videowandsystem Android
Video und Bildverarbeitung:
1. Jede rechteckige Videowand-Konfiguration kann gestützt werden. Schirmauftrag kann konfiguriert sein
2. können Input/Fenster über Schirmgrenzen die Größe neu bestimmt werden, überlagert werden und in Position gebracht werden
3. können Input/Fenster im korrekten Längenverhältnis angezeigt werden, ausgedehnt worden, um, in Modus zu passen auf dem ganzen Bildschirm oder summten herein, um Details hervorzuheben laut
4. können eingegebene Quellen geerntet werden, um die Randpixel und -linien zu entfernen
5. der Doppel-Verbindungs-DVI des Input (Gefangennahme) Entschließung der Kartenunterstützungs 4K ×4K oder eine kundengerechte Entschließung. Jede mögliche Quelle kann gefangen genommen werden
Reines Hardwarearchitekturbrett irgendeine Kombination:
Industrielle Fahrgestelle mit CPCI-Struktur;
Modularbauweise, Doppelüberflüssige Stromversorgungsersatzstützheiße Unterstützung, Fan und andere Module nach Belieben;
Das heiß-austauschbare Systemverarbeitungsmodul stützend, stellen Sie verschiedene Arten von Fahrgestellen und von Brett zur Verfügung, damit Kunden Kosten sparen;
Videowandmanagement der multi- Gruppe:
Es kann einige Sätze der verstärkenden Wände gleichzeitig handhaben, allgemeine Eingangssignalquellen zwischen verstärkenden Wänden, und der Ertrag behindert nicht einander;
Verschiedene Beschlüsse einstellend, justieren Sie Farben und andere Parameter.
Unterstützungs-PC, bewegliche Steuer-Software-vorüberwachungsanzeige
Unterstützungsbenutzer, zum aller Eingangssignale in der Realzeit auf dem mobilen Anschluss von PC und von Steuer-Software vorher zu sehen;
Die funktionierende Signalquelle kann intuitiver vorgewählt werden, wie gebraucht worden;
DDW-Videowand-Prozessor-technische Spezifikationen
Vorbildliche Reihe | Mit CBD | Funktion | Kein CBD | ||||
Funktionsbeschreibung | 4channel CBD, 16channel Handels, Input 12channel VGA/DVI, stützen mehrfachen verstärkenden Spieler frei und können differentsigal zum System gleichzeitig zeigen, erfordern den Schirm, der im Verkettungsbrett errichtet wird | | | 16channel Handels, 16channel Input VGA/DVI, Fall 6U stützt Reihen 16screens | ||||
Eingangssignal (optional) | CVBS | Format der Unterstützungs PAL/NTSC, mehrfache BNC-Häfen | | | ||||
VGA/RGBHV | Mehrkanal-Häfen VGAs DB-15, Unterstützungs-VGA-Vollformatinput | | | |||||
HDMI, DVI, 4K-DVI, IP | Input der Unterstützungs 4K (3840x2160), jedes IP decodiert 4 Kanäle | | | |||||
YPbPr, YCbCr (kundengerecht) | Das gleiche Verbindungsstück von VGA-, RGBHV-Signal, von Unterstützungs-Kamerad-, NTSC-Format und von 720P, 1080i HSTV | | | |||||
SDI (kundengerecht) | BNC-Hafen | | | |||||
Handels, SD/HD/3G SDI, IPdecodierung, aus optischen Fasern, DP, HDBaseT, VorschauMonitorsteuerkarte kann besonders angefertigt werden; | | | | | |||||
Eingegebene Entschließung | bis zu 4K allgemein verwendete Beschlüsse | ||||||
Ausgangssignalformat | VGA, RGBHV | Hafen /DB-15 Zeichenkanal XGAs (1024x768@60Hz) | | | ||||
HDMI, DVI, 4K-DVI | HDMI, DVI gab aus | | | |||||
3G SDI (customzable) | BNC-Hafenschleife heraus | | | |||||
Handels, YPbPr, DVI-HDMI Konverter, Sd, HD, DP, HDBaset kann besonders angefertigt werden; | | | | | |||||
Ertragentschließung | bis zu 4K allgemein verwendete Beschlüsse | ||||||
Steuerung | Standard-Hafen RS232 | ||||||
Ir-Fernbedienung (customzable), LAN-contril, IOS, Android APP-Steuerung (optional) | |||||||
Systemsteuerungs-Software | Spezielle Steuer-Software | ||||||
Stromversorgung | Überflüssige Stromversorgung 110-220VAC, 50/60Hz | ||||||
Verbrauch | 12W/channel | ||||||
Betriebstemperatur | -20°C--60°C | ||||||
Arbeitsfeuchtigkeit | 5-95% | ||||||
Fallspezifikation | 2U, 3.5U, 7U, 10U, 12.5U, 15U, rackmount Fahrgestelle des Standards 23U | ||||||
Serienantriebssteuerung | RS-232,9-pin Frau, schrieb | ||||||
Baud Rate | 115200 | ||||||
Stiftbelegung | 2=TX, 3=RX, 5=GND | ||||||
Ethernet-Antriebssteuerung | RJ-45 Frau, TCP/IP | ||||||
Ethernet-Stellgeschwindigkeit | Selbst10m oder 100M, Vollduplex oder Halbduplex | ||||||
Arbeitszeit | 365x7x24hrs |

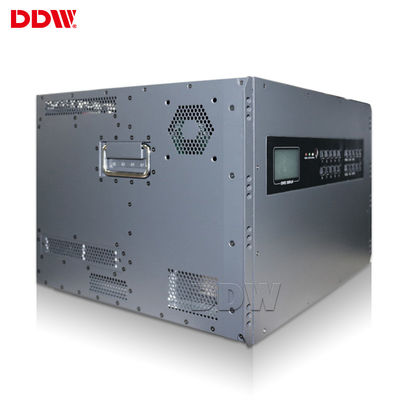

Hareware-Video-Wandkontrolleur U Chassis Specs
Größe der Fahrgestelle U | Kontrolleur Dims (Millimeter) L*W*H |
Satz verdunkelt sich (Millimeter) L*W*H |
N.W (Kilogramm) | G.W (Kilogramm) | Maximale Input Nr. | Maximaler Ertrag Nr. | Max Power Consumption (Watt) |
2U | 406×440×102 | 590×530×190 | 11,25 | 12,25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29,5 | 31,50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80,46 | 82,46 | 143 | 140 | 1300 |
