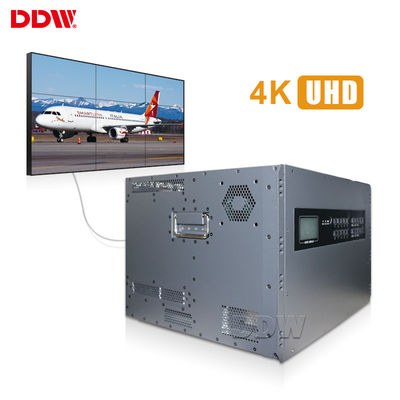

Lcd-gab Videowand-Prozessor-DP 4K DVI HDMI Sd Android IOS-Steuerung 32bit ein

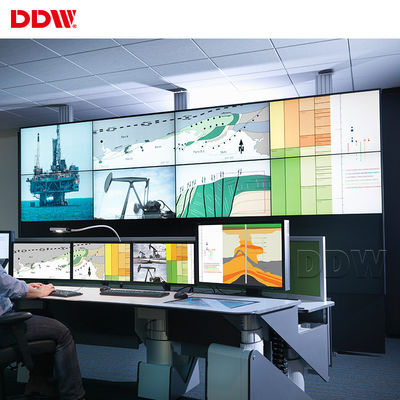

Lcd-Videowand-Prozessoranwendung:
1. Öffentliche Orte: U-Bahn-, Flughafen-, Buchhandlungs-, Ausstellungshalle, Turnhallen-, Museums-, Konferenzzentrum, Talentmarkt, Lotteriemitte, etc.
2. Unterhaltungs-Plätze: Filmtheater, Eignungsmitte, Vacational-Dorf, KTV-Stange, Internet-Stange, Schönheitssalon, Golfplatz, etc.
3. Finanzinstitut: Bank, Wertpapierfonds-Versicherungsgesellschaft, etc.
4. Geschäfts-Organisationen: Supermarkt, Einkaufszentren, exklusives Geschäft, Kettenladen, Geschäft 4S, Hotel, Restaurant, Reisebüro, Drogerie, etc.
5. Öffentlicher Dienst: Krankenhaus, Schule, Telekommunikation, Post, etc.
6. Wirkliches Estate&Property: Wohnung, Landhaus, Bürogebäude, Handelsbürogebäude, Musterhaus-, Verkaufsbüros, der Eingang des Aufzugs, etc.
Hauptmerkmale LCD-des Videowand-Prozessors:
1, kompakter und dehnbarer Input und Ertrag
40 Inputkanäle, können ausgedehnte bis 18 sein, oder 36 Ausgabekanäle, können Sie ein umfangreiches Multianzeigensystem in einer kompakten Eineinheitswohnung verwirklichen.
2, Macht-Einsparungsentwurf
Eingebaute Machteinsparungsgrafikkarte und Teilreduzierungseffekt durch einen Einheitsstrukturentwurf.
3, einfacher Ersatz

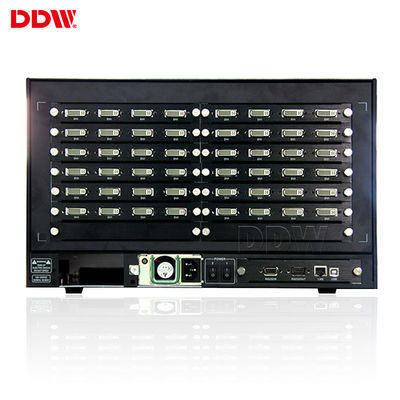

Hintere abnehmbare Input/Output Bretteinleitung und -expansion können leicht sein.
Benutzer kann das Input- und Ertragbrett durch eine Einheit ersetzen, ohne die gesamten Fahrgestelle vom Gestell zu entfernen.
4, 2 aufgespaltet | aufgeteilte Funktion der Anzeige 4 (ein einzelner Schirm)
Ein einzelner Schirm Input bis mit 4 Signalen Quellgleichzeitig, kann es Plan in allem möglichem Muster und in gelegten Bildern sein.
5, Videowandkonfigurationsunterstützung
Reihe iMAX-5000, die eingebaut die hohe Auflösung des Digitalbildprozessors hat, stützt beide der Matrix- und Mosaikvideowandkonfiguration.
6, nahtloser zugeschalteter Prozessor nach innen
Keine Gelenke, kein schwarzer Schirm, glatter zugeschalteter Videoprozessor nach innen.
DDW-Videowand-Prozessor-technische Spezifikationen
| Vorbildliche Reihe |
Mit CBD |
Funktion |
Kein CBD |
| Funktionsbeschreibung |
4channel CBD, 16channel Handels, Input 12channel VGA/DVI, stützen mehrfachen verstärkenden Spieler frei und können differentsigal zum System gleichzeitig zeigen, erfordern den Schirm, der im Verkettungsbrett errichtet wird |
| |
16channel Handels, 16channel Input VGA/DVI, Fall 6U stützt Reihen 16screens |
| Eingangssignal (optional) |
CVBS |
Format der Unterstützungs PAL/NTSC, mehrfache BNC-Häfen |
| |
| VGA/RGBHV |
Mehrkanal-Häfen VGAs DB-15, Unterstützungs-VGA-Vollformatinput |
| |
| HDMI, DVI, 4K-DVI, IP |
Input der Unterstützungs 4K (3840x2160), jedes IP decodiert 4 Kanäle |
| |
| YPbPr, YCbCr (kundengerecht) |
Das gleiche Verbindungsstück von VGA-, RGBHV-Signal, von Unterstützungs-Kamerad-, NTSC-Format und von 720P, 1080i HSTV |
| |
| SDI (kundengerecht) |
BNC-Hafen |
| |
| Handels, SD/HD/3G SDI, IPdecodierung, aus optischen Fasern, DP, HDBaseT, VorschauMonitorsteuerkarte kann besonders angefertigt werden; |
| |
| |
| Eingegebene Entschließung |
bis zu 4K allgemein verwendete Beschlüsse |
| Ausgangssignalformat |
VGA, RGBHV |
Hafen /DB-15 Zeichenkanal XGAs (1024x768@60Hz) |
| |
| HDMI, DVI, 4K-DVI |
HDMI, DVI gab aus |
| |
| 3G SDI (customzable) |
BNC-Hafenschleife heraus |
| |
| Handels, YPbPr, DVI-HDMI Konverter, Sd, HD, DP, HDBaset kann besonders angefertigt werden; |
| |
| |
| Ertragentschließung |
bis zu 4K allgemein verwendete Beschlüsse |
| Steuerung |
Standard-Hafen RS232 |
| Ir-Fernbedienung (customzable), LAN-contril, IOS, Android APP-Steuerung (optional) |
| Systemsteuerungs-Software |
Spezielle Steuer-Software |
| Stromversorgung |
Überflüssige Stromversorgung 110-220VAC, 50/60Hz |
| Verbrauch |
12W/channel |
| Betriebstemperatur |
-20°C--60°C |
| Arbeitsfeuchtigkeit |
5-95% |
| Fallspezifikation |
2U, 3.5U, 7U, 10U, 12.5U, 15U, rackmount Fahrgestelle des Standards 23U |
| Serienantriebssteuerung |
RS-232,9-pin Frau, schrieb |
| Baud Rate |
115200 |
| Stiftbelegung |
2=TX, 3=RX, 5=GND |
| Ethernet-Antriebssteuerung |
RJ-45 Frau, TCP/IP |
| Ethernet-Stellgeschwindigkeit |
Selbst10m oder 100M, Vollduplex oder Halbduplex |
| Arbeitszeit |
365x7x24hrs |
Hareware-Video-Wandkontrolleur U Chassis Specs
| Größe der Fahrgestelle U |
Kontrolleur Dims (Millimeter)
L*W*H |
Satz verdunkelt sich (Millimeter)
L*W*H |
N.W (Kilogramm) |
G.W (Kilogramm) |
Maximale Input Nr. |
Maximaler Ertrag Nr. |
Max Power Consumption (Watt) |
| 2U |
406×440×102 |
590×530×190 |
11,25 |
12,25 |
8 |
8 |
200 |
| 3.5U |
450x440x170 |
620x620x270 |
18,25 |
19,25 |
16 |
16 |
320 |
| 7U |
442×402×320 |
590×530×460 |
29,5 |
31,50 |
32 |
32 |
400 |
| 12.5U |
446×440×553 |
625×580×725 |
37,85 |
39,85 |
71 |
68 |
750 |
| 23U |
442×43×1022 |
615×570×1180 |
80,46 |
82,46 |
143 |
140 |
1300 |
