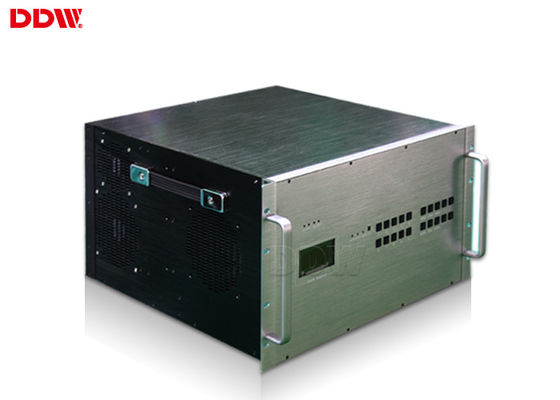

Des wandprozessors 40 Werbung lcd-Anzeige 4x4 Videoinputkanäle 18/36 Ausgabekanäle DDW-VPH1010
Eigenschaften:
1, kompakter und dehnbarer Input und Ertrag
40 Inputkanäle, können bis zu 18 verlängert werden, oder 36 Ausgabekanäle, können Sie ein umfangreiches Multianzeigensystem in einer kompakten Eineinheitswohnung verwirklichen.
2, Macht-Einsparungsentwurf
Eingebaute Machteinsparungsgrafikkarte und Teilreduzierungseffekt durch einen Einheitsstrukturentwurf.
3, einfacher Ersatz
Hintere abnehmbare Input/Output Bretteinleitung und -expansion können leicht sein.
Benutzer kann das Input- und Ertragbrett durch eine Einheit ersetzen, ohne die gesamten Fahrgestelle vom Gestell zu entfernen.
4, Spalte 2 | Anzeigenfunktion mit 4 Spalten (ein einzelner Schirm)
Ein einzelner Schirm bis zur Quelle mit 4 Signalen gab gleichzeitig ein, kann es Plan in allem möglichem Muster und in gelegten Bildern sein.
5, Schleifungsplayback
Es kann gespeichert werden mehr als 100 Sätze des Anzeigemodus.
Stützen Sie Schleifungsplayback und steuern Sie Schaltung über Netz RS232 oder TCP/IP Modus.
6, Operations-System
Stützen Sie Microsoft Windows-, Linux-, Sun- und Macoperationssysteme.
7, des Ausschaltens Speicherfunktion
Wenn die Wiederherstellung des Systemstromausfalls dann wieder, es zum Zustand vor dem Stromausfall zurückgeht.
8, Stecker- u. Spielfunktion
Reiner externer Hardware-Entwurf, geben frei, um alle mögliche Software oder Fahrer zu installieren.
9, eingegebener Status identifiziert
Operations-Software kann für jeden Input und Ausgabeschnittstellen identifiziert werden und kann die Inputhäfen dort identifizieren ein Signaleingang.
| Technische Spezifikationen |
| Vorbildliche Reihe |
Mit CBD |
Kein CBD |
| Funktionsbeschreibung |
4channel CBD, 16channel Handels, Input 12channel VGA/DVI, Fall 6U stützt 12 Schirmreihen, die mit Ultrahochdynamischem Hintergrund kompatibel sind 8000) x2000 der entschließung 4000/( |
16channel Handels, 16channel Input VGA/DVI, Fall 6U stützt Reihen 16screens |
| Eingangssignal (optional) |
HDMI/DVI/VGA/AV/YPbPr |
| Inputentschließung |
1024x768~1080p, allgemein verwendete Beschlüsse |
| Ausgangssignalformat |
DVI/VGA/AV/YPbPr/HDMI (DVI-HDMI Konverter) |
| Ertragentschließung |
X bis 19201200/60HZ |
| Systemsteuerungs-Software |
Spezielle Steuer-Software |
| Stromversorgung |
Überflüssige Stromversorgung 110-220VAC, 50/60Hz |
| Verbrauch |
12W/channel |
| Betriebstemperatur |
-20°C--60°C |
| Arbeitsfeuchtigkeit |
5-95% |
| Fallspezifikation |
Rackmount StandardFahrgestelle 4U/6U/10U/15U |
| Serienantriebssteuerung |
RS-232,9-pin Frau, geschrieben |
| Baud |
115200 |
| Stiftbelegung |
2=TX, 3=RX, 5=GND |
| Ethernet-Antriebssteuerung |
RJ-45 Frau, TCP/IP |
| Ethernet-Stellgeschwindigkeit |
Selbst10m oder 100M, Vollduplex oder Halbduplex |
| Arbeitszeit |
365 x 7 x 24hrs |
| Technische Spezifikation von Input/Output Verbindungsstücken |
| VGA-/RGBinput |
Input: 15pin HD D-Vor, weiblich |
| Synchronisierungsmodus: Hochspg-Unabhängigsynchronisierung |
| Farbintensität: 32bit/pixel |
| Entschließung: 640 x 480/60HZ-1920 x1200/60HZ |
| Eingangsimpedanz: 75Ω |
| Videoeingang |
Inputverbindungsstück: BNC |
| Entdeckung: Vollformatautoentdeckung |
| Eingangsimpedanz: 75Ω |
| VGA- oder DVI-Ertrag |
Entschließung: x 1024 768/60HZ-1920 x 1200/60HZ |
| Farbintensität: 32bit/pixel |
| Ausgangsimpedanz: 75Ω |
| Physikalische Eigenschaften von Input/Output Verbindungsstücken |
| Signale |
Verbindungsstücke |
Art |
| Zusammengesetzter Videoeingang |
BNC |
weiblich |
| VGA-Input |
15 Stift HD D-Vor |
weiblich |
| VGA-Ertrag |
15 Stift HD D-Vor |
weiblich |
| DVI-Ertrag |
Standard 24+5 oder 24+1 |
weiblich |
| ZUSATZ-RS-232 |
9-pin D-Vor |
weiblich |
| Haupt-RS-232 |
9-pin D-Vor |
weiblich |
