Herkunftsort: | Guangdong, China (Festland) |
---|---|
Markenname: | DDW |
Zertifizierung: | ISO9001 ,CE , RoHS , FCC , 3C |
Modellnummer: | DDW-VM0404 |
Min Bestellmenge: | 1 Einheit/Einheiten |
Preis: | Negotiable |
Verpackung Informationen: | Doppelschichtkartonsatz |
Lieferzeit: | Tage 3working nach Zahlung |
Zahlungsbedingungen: | T/T, L/C, Western Union, Alibaba-Handels-Versicherung |
Versorgungsmaterial-Fähigkeit: | 1000pcs/month |
Ertragentschließung: | 1920x1080 | Max PIP pro Schirm: | 1,4,16, Kundenbezogenheit |
---|---|---|---|
Signal-Quellen: | HDMI, DVI, VGA, HANDELS, YPBPR, IP | Produkt-Name: | Videowand-Kontrolleur Matrix |
Baud: | 115200 | Arbeitszeit: | 365x7x24hrs |
WECHSELSTROM HEREIN: | AC100-240V | IR HEREIN: | 1 |
Markieren: | Videowandmehrfachkoppler,Videomatrixprüfer |

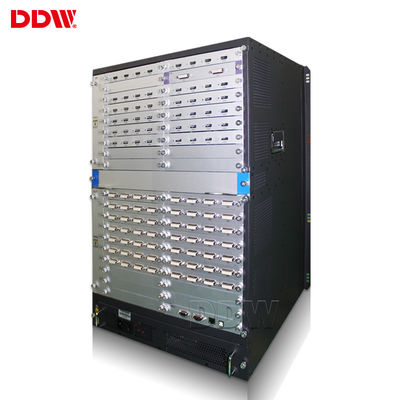

Videowand-Matrix RS232 Datapath 4X4/IP-Steuermethode

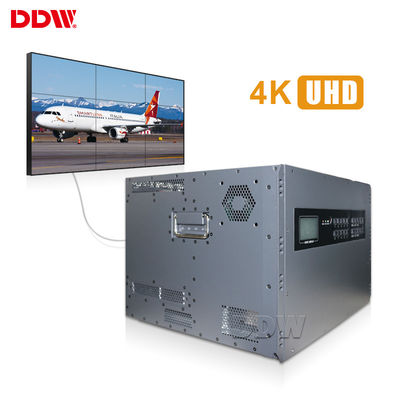

DDW-Videowand-Matrix-Einleitung

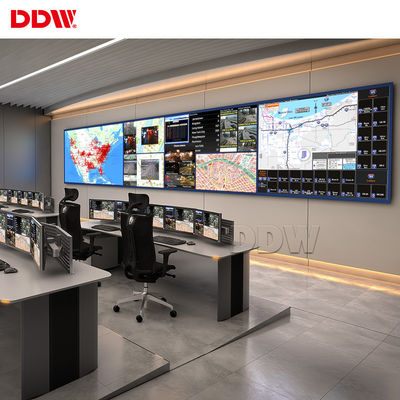

DDW-ist Videowand-Matrix eine des modularisiertem und Hardware-Videowandberufsprozessors, der HDMI, DVI, VGA, Handels-, YPBPR, Signaleingänge und Ertrag jedes der Kanalder unterstützungs 1920 Entschließung x1200, RS232- und IP-Steuermethode stützt. Videowandprozessor kann für weitverbreitet sein: Überwachung, verweisend, Ablaufplanung, öffentliche Sicherheit, Feuer, Militär, Wetter, Schiene und LuftfahrtÜberwachungsanlage, Video-Conferencing, Fragensysteme.
Hauptmerkmale DDW-der Videowand-Matrix:
1. Volle Hardware-Konfiguration ohne Betriebssystem
2. Hochgeschwindigkeitsbusparallelverarbeitungstechnologie, uncompressed Verarbeitung der hohen Bandbreite
3. Realzeitbildanzeige, keine fallengelassenen Rahmen
4. Stützanzeige in willkürlicher Position, an irgendeiner Größe und an irgendeinem gelegt
5. Stützoffenfenstereffektverarbeitung
6. Stützgroßbildbildfrost
7. Unterstützung 7 x 24 ununterbrochene und stabile Funktion
8. Flexibilität, das Input/Output Brett zu erhöhen
9. Stützteilweise Input- und -ertragkarten mit Mischinterpolation
10. Input/Output Karte stützt heiß-austauschbare, bedienungsfertige Funktionalität
11. Ertragentschließung bis 1920 x 1200
DDW-Videowand-Matrix-technische Spezifikationen
Einzelteil nein. | Komponenten | Beschreibungen | QTY/signal | Signalart | |||||
1 | Videowand Matrix SwitcherDDW-VM0404 | 4HDMI Input, 4HDMI Ertrag, reine Hardware, Stützmehrfacher verstärkender Spieler frei und kann unterschiedliches sigal zum System gleichzeitig zeigen, erfordert den Schirm, der im Verkettungsbrett errichtet wird | 8 | HDMI | |||||
2 | Software | Installiert in PC, um zu steuern, OS-Fenster | 1 | ||||||
3 | Zusätze | Netzstecker, IR-Prüfer, englisches Handbuch | 1 | ||||||
Inputkarte | |||||||||
Schnittstelle | 4*HDMI Art a | ||||||||
Signal protocal | HDMI 1,3, HDCP 1,3, kompatibles DVI1..0 | ||||||||
EDID | Unterstützung | ||||||||
Inputbandbreite | 165MHZ | ||||||||
Entschließung | HDTV 1920* 1080@60HZ, HDCP 1920* 1200@60HZ | ||||||||
Ertragkarte | |||||||||
Schnittstelle | 4*HDMI Art a | ||||||||
Signal protocal | HDMI 1,3, VGA 1,0, kompatibles DVI1..0 | ||||||||
Ertragbandbreite | 165MHZ | ||||||||
Ertragentschließung |
1920x1200@60Hz, 1920x1080@60Hz, 1680x1050@60Hz, 1600x1200@60Hz, 1600x900@60Hz, 1440x900@60Hz, 1400x1050@60Hz, 1366x768@60Hz, 1280x1024@60Hz, 1280x960@60Hz, 1280x800@60Hz, 1280x720@60Hz, 1024x768@60Hz, 800x600@60Hz |
||||||||
Schaltereffekt | nahtlose Schaltung | ||||||||
Systemfunktion | |||||||||
RS232 HEREIN | 1 | ||||||||
IR HEREIN | 1 | ||||||||
WECHSELSTROM HEREIN | AC100-240V | ||||||||
Farbsystem-Unterstützung | PAL/NTSC/SECAM | ||||||||
Steuerart | Ir-Fern-&Software Steuerung | ||||||||
Menü-Sprache | Englisch/Chinese (mehrfache Sprache kann besonders angefertigt werden) | ||||||||
Vertikale/horizontale Anzeige | Unterstützung | ||||||||
Mähdrescher-Anzeige | Unterstützung kombinieren alle horizental &vertical Zahlen von Schirmen und von Showanzeige | ||||||||
Unterstützung kombinieren alle Schirme zusammen, um ein Bild zu zeigen | |||||||||
Feste Anzeige | Unterstützung jeder Schirminput mit unterschiedlichem Signal | ||||||||
PIP/Zoom/Roaming | NEIN | ||||||||
Mehrfache Schnittstellen | Unterstützung DVI, HDMI, VGA, Handels-&multiple Signaleingänge | ||||||||
Rich Resolution | Unterstützung 1080P, 1080I, 720P, &multiple 480P Entschließungsinput | ||||||||
Zahlungsbedingungen &Conditions | |||||||||
Garantie: Garantie 3years, Zuschlagsgebühr wird für zusätzliche Jahrgarantie aufgeladen. |
Technische Spezifikation von Input/Output Verbindungsstücken
VGA-/RGBinput | Input: 15pin HD D-Vor, weiblich | |
Synchronisierungsmodus: Unabhängige Synchronisierung Hochspg | ||
Farbintensität: 32bit/pixel | ||
Entschließung: 640*480/60HZ-1920*1200/60HZ | ||
Eingangsimpedanz: 75Ω | ||
Videoeingang | Eingegebenes Verbindungsstück: BNC | |
Entdeckung: VollformatSelbstentdeckung | ||
Eingangsimpedanz: 75Ω | ||
VGA- oder DVI-Ertrag | Entschließung: 1024x768/60HZ-1920x1200/60HZ | |
Farbintensität: 32bit/pixel | ||
Ausgangsimpedanz: 75Ω | ||
Physikalische Eigenschaften von Input/Output Verbindungsstücken | ||
Signale | Verbindungsstücke | Art |
Zusammengesetzter Videoeingang | BNC | weiblich |
VGA-Input | 15 Stift HD D-Vor | weiblich |
VGA-Ertrag | 15 Stift HD D-Vor | weiblich |
DVI-Ertrag | 24+5 oder 24+1 Standard | weiblich |
ZUSATZ-RS-232 | 9-pin D-Vor | weiblich |
Haupt-RS-232 | 9-pin D-Vor | weiblich |
